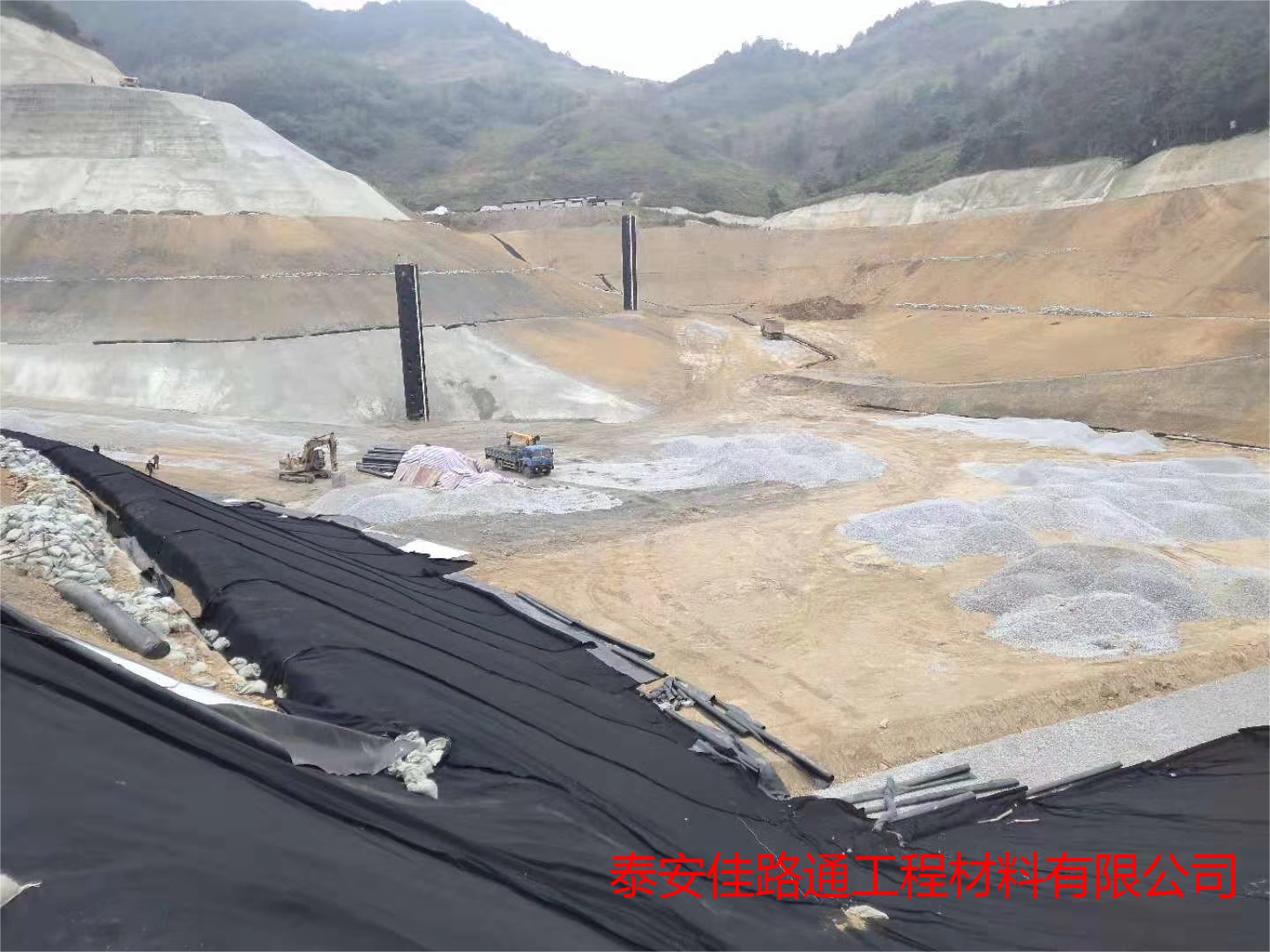

18661361773一种防护方法，我们称之为主动防护法（事前防护）：就是在铺设垃圾填埋场防渗膜之前，在基础层首先铺设一层600克长丝土工布避免底部被扎坏，然后再铺设垃圾填埋场防渗膜，然后在垃圾填埋场防渗膜上面再铺设一层600克长丝土工布避免上部被回填的砾石层即导流层砸坏。
二种防护方法，我们称为被动型防护法（事后防护）：整个垃圾填埋场施工完毕在交付使用前，我们采用此方法检查整体的防渗漏情况，电火花法探测法应能探测到垃圾填埋场防渗膜上不小于1mm的渗漏破损。使用电火花法渗漏破损探测时，垃圾填埋场防渗膜上表面应平整、干燥、裸露、无杂物，并应处于绝缘状态。
垃圾填埋场防渗膜防护方法焊接：无论使用那种防护方法，都要确保选择的垃圾填埋场防渗膜产品质量一定要过关，否则一切都是白费。相应的技术细节可以找我们详细咨询。
垃圾填埋场防渗膜焊接时需要注意些什么：
一、垃圾填埋场防渗膜接缝处不得有油污和灰尘。土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。
二、每天焊接开始时，在现场先试焊一条试样。搭接宽度不小于10cm，并用拉力机现场进行剥离和剪切试验，试样合格后，便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
三、垃圾填埋场防渗膜焊缝要求整齐、美观、不得有滑焊、跳走现象。
四、相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。
五、垃圾填埋场防渗膜焊膜时不许压出死折，铺设土工膜时，根据当地气温变化幅度和土工膜性能要求，预留出温度变化引起的伸缩变形量。
六、当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。
